產品特性：
▲完全符合IEC60990-1999（GB/T12113-2003）表L.1- L.6測試要求
▲直觀式操作介面，傻瓜式操作流程，一目了然
▲觸摸+USB滑鼠雙模操作，簡單快捷
▲256色TFT真彩LCD顯示，清新亮麗
▲7組標準人體測量網路+ 保護導體電流網路+開路電壓表
▲3種工作模式測量接觸電流
▲頻率範圍從DC~1MHz
▲真實RMS有效值、DC直流值、PEAK峰值同時顯示
▲EUT工作電壓、功率、電流同時顯示
▲設置上限和下限報警功能
▲能夠保存試驗結果
▲多功能EUT插座，相容多種測試插頭
▲內置隔離變壓器，構建乾淨測試環境
產品型號 |
適用標準 |
產品分類 |
基本配置 |
TG76335 |
IEC60335.1/GB4706.1
IEC60950 /GB4943 |
家用電器
資訊技術設備 |
圖4 (U2) |
保護導體電流 |
TG76065 |
IEC60065/
GB8898 |
音視頻類設備 |
圖3 (U1) |
圖4 (U2) |
1MΩ電壓表 |
TG76598 |
IEC60598.1/GB7000.1 |
燈具類設備 |
圖4 (U2) |
圖5 (U3) |
保護導體電流 |
TG76745 |
IEC60745.1/GB3883.1 |
電動工具類設備 |
圖4 (U2) |
TG76000 |
IEC60335.1/GB4706.1
IEC60950 /GB4943
IEC60065/GB8898
IEC60598.1/GB7000.1
IEC60745.1/GB3883.1 |
家用電器
資訊技術設備、音視頻類、燈具類、電動工具類 |
圖3 (U1) |
圖4 (U2) |
圖5 (U3) |
1MΩ電壓表 |
保護導體電流 |
保護導體電流 |
TG76010 |
IEC61010.1/GB4793.1 |
測量、控制和試驗室用電氣設備 |
圖3 (U1) |
圖4 (U2) |
U1_375Ω |
U_2KΩ |
1MΩ電壓表 |
50KΩ電壓表 |
TG76601 |
IEC60601.1/GB9706.1 |
醫療電氣設備 |
醫療專用(U) |
定制 |
依據標準添加網路 |
參數誤差 |
電阻：±0.1%，電容：±1%，其它±1% |
產品描述：
直觀簡單人機操作介面，人體測量網路選擇，測試時間設定，供電系統配置，測試棒設定，觸摸筆輕輕點擊，無需翻頁，無需記憶，簡單明瞭，輕鬆搞定。

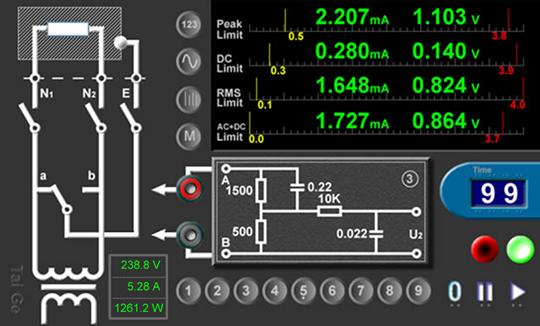

結果顯示：
DC 、Peak 、RMS 、AC+DC 、電壓電流同時顯示輸出，上限下限報警線設置。
波形顯示：
（選配） Peak自動捕捉；DC分量顯示； RMS 資料顯示；AC+DC資料顯示。
輸入電源 |
電壓 |
AC 115V~230V?? ±10% |
頻率 |
50Hz/60Hz |
保險絲 |
5A |
EUT電源 |
電壓輸入 |
AC 115V~230V?? ±10% |
電流輸出 |
0~7A（220V:242V）可選配：10A、20A |
功率輸出 |
1500VA(標準配置) 可選配2500VA |
保險絲 |
10A |
變壓器 |
變壓比：1:1.1失真度 0.1% |
測量網路： |
1（1MΩ） |
2（U1） |
3（U2） |
4（U3） |
6（U） |
5（0.5Ω） |
電壓範圍 |
PEAK |
-120V~+120V |
-70V ~ +70V |
-4V ~ +4V |
-10V ~ +10V |
|
DC |
-120V~+120V |
-70V ~ +70V |
-4V ~ +4V |
-10V ~ +10V |
|
電流範圍 |
PEAK |
|
-140mA~+140mA |
-8mA~+8mA |
-10mA~+10mA |
1.0mA~+500mA |
DC |
|
-140mA~+140mA |
-8mA~+8mA |
-10mA~+10mA |
1.0mA~+500mA |
解析度 |
0.1V |
10 uA |
0.1uA |
0.1mA |
誤差 |
DC |
±（2.0% of reading+5uA） |
0Hz<f<100kHz:
±(2.0% of reading+0.1mA)
100kHzf400kHz:
±(5.0% of reading+0.1mA) |
RMS |
15Hz<f<200kHz :±（2.0% of reading+5uA） |
200kHzf1MHz: ±(5.0% of reading+8uA) |
PEAK |
15Hz<f<200kHz :±（2.0% of reading+5uA） |
200kHzf1MHz: ±(5.0% of reading+8uA) |
頻率範圍 |
DC，15Hzf1MHz |
0Hzf400kHz |
輸入阻抗 |
1MΩ |
輸入電容 |
<30pF |
共模抑制比CMRR |
＞40db |
信號輸入方式 |
隔離浮地測量 |
依據IEC60990(GB/T12113)測量方法和類比人體網路，適用於測試設備的標準：
|
IEC60065(GB8898-2001)
音視頻類電子產品
IEC60598.1（BT7000.1-2007）
燈具類電氣產品
IEC60335.1(GB4706.1-2005)
家電類電器產品
IEC60950(GB4943-2001)
資訊類電氣產品
IEC60475.1(GB3883.1-2008)
電動工具類電氣產品
IEC61010.1(GB4793.1-2007)
測量、控制和試驗室產品 |
|
|
IEC60065(GB8898-2001)
音視頻類電氣產品
IEC61010.1(GB4793.1-2007)
測量、控制和試驗室產品 |
IEC60598.1（BT7000.1-2007）
燈具類電氣產品 |
|
|
IEC60065(GB8898-2001)
音視頻類電氣產品
IEC61010.1(GB4793.1-2007)
測量、控制和試驗室產品 |
IEC60335.1(GB4706.1-2005)
家電類電器產品
IEC60950(GB4943-2001)
資訊類電氣產品 |
|
|
IEC60601.1(GB9706.1-2007)
醫療電氣設備第一部分 |
IEC61010.1(GB4793.1-2007)
測量、控制和試驗室產品 |
|
